Monta tu laboratorio (Packet Tracer y CML-Free)

📋 En esta lección

Qué es un laboratorio de redes, qué opciones existen (gratis), cómo instalar Packet Tracer 9 y tu primer lab funcionando en 15 minutos. 🧪

Qué es un laboratorio de redes

Un entorno donde construyes redes con routers, switches y PCs virtuales, las configuras como si fueran reales y las rompes sin que nadie pierda internet. Es la herramienta central de este curso: aquí no se aprueba leyendo, se aprueba cableando.

El problema que resuelve

Para aprender redes necesitas equipos de red. Opciones sin laboratorio virtual:

• Comprar racks de equipos: caro, ruidoso y tu familia te mirará raro (por experiencia).
• Practicar en la red de tu casa o empresa: la primera VLAN mal puesta y te quedas sin Netflix (o sin empleo).
• No practicar: ya vimos en la lección anterior cómo acaba eso. Y el examen v2.0, con su ~28% de troubleshooting, lo nota.

Un simulador te da equipos infinitos, gratis, reiniciables con un clic.

Analogía

Un simulador de vuelo: los pilotos no aprenden a volar estrellando aviones reales. Practican despegues, tormentas y fallos de motor en un simulador donde estrellarse cuesta cero. Packet Tracer es tu simulador de vuelo; el día que toques un switch real, tus manos ya sabrán qué hacer.

Las opciones (y cuál usar en este curso)

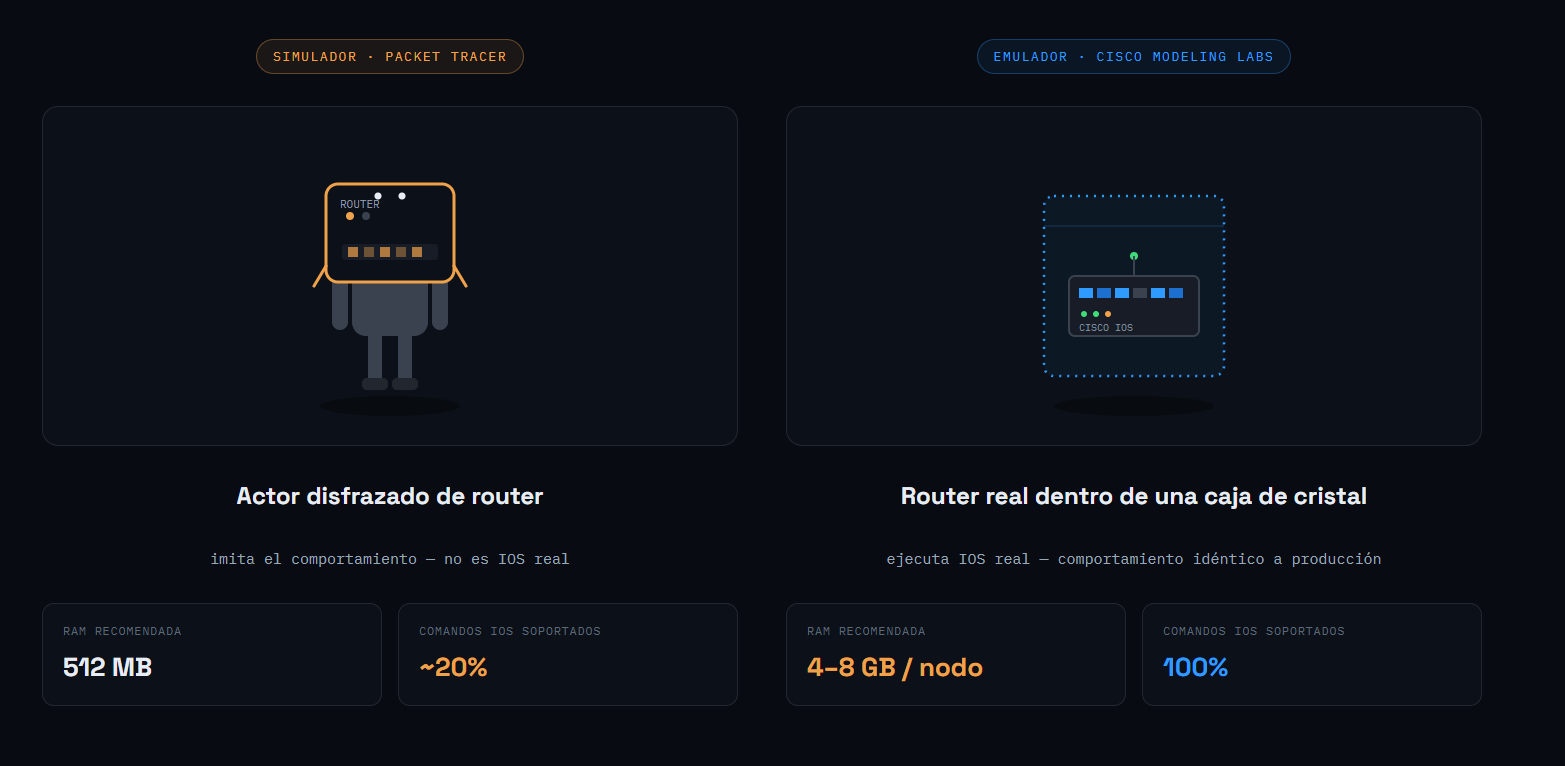

Funcionamiento interno: simulador vs emulador

La distinción importante de esta lección:

• Un simulador (Packet Tracer) imita el comportamiento de los protocolos: es un programa que "actúa como" un router. Ligero, perfecto para aprender, pero no soporta el 100% de los comandos.
• Un emulador (CML, GNS3) ejecuta el sistema operativo real de Cisco (IOS) sobre máquinas virtuales: es un router de verdad sin carcasa. Todo funciona como en producción, a cambio de más RAM y configuración.

Instalar Packet Tracer 9 (paso a paso)

1. Entra en netacad.com (Cisco Networking Academy) y crea una cuenta gratuita de self-learner (vale iniciar sesión con Google).
2. Ve al Resource Hub → Lab downloads y descarga Packet Tracer (Windows, macOS o Linux).
3. Instala con las opciones por defecto. Al abrirlo, inicia sesión con tu cuenta de NetAcad (te lo pedirá; es normal).
4. Comprueba la versión en Help → About: para este curso usa la 9.x.

⚠️ Errores comunes al instalar

• Descargarlo de webs de terceros o torrents. Es gratis en la web oficial; fuera de ella solo añades riesgo de malware. No tiene sentido piratear algo gratuito (aunque la humanidad lo intenta).
• Usar versiones antiguas (7.x/8.x): te faltarán equipos y funciones que usan los labs del curso.
• Saltarse el login de NetAcad: el modo invitado limita cuántas veces puedes guardar.

Tour exprés de la interfaz

• Área de trabajo lógica: donde arrastras dispositivos y conectas cables. Vivirás aquí.
• Área física: racks, ciudades, cableado entre edificios. La visitaremos en el módulo de capa física.
• Modo Realtime: la red funciona "en tiempo real", como la vida.
• Modo Simulation: la joya pedagógica — congela el tiempo y muestra cada paquete moviéndose paso a paso, con sus capas OSI. Cuando en el Módulo 1 hablemos de encapsulación, este botón lo hará visible.

🧪 Lab 0 — Tu primera red (15 minutos)

Objetivo: dos PCs conectados por un switch, y un ping que funciona. Sí, es humilde. También es tu primera red.

1. Abre Packet Tracer → arrastra un switch 2960 al área de trabajo.
2. Arrastra dos PCs (categoría End Devices).
3. Elige el cable cobre directo (copper straight-through) y conecta: PC0 → puerto FastEthernet0/1 del switch, PC1 → Fa0/2. Espera a que los puntos naranjas se pongan verdes (~30 s: es el switch "despertando" el puerto; en el Módulo 5 sabrás que eso era Spanning Tree).
4. Clic en PC0 → pestaña Desktop → IP Configuration → IP 192.168.1.10, máscara 255.255.255.0. En PC1: 192.168.1.11, misma máscara. (¿Qué significan esos números? Módulo 4. De momento, fe.)
5. En PC0 → Desktop → Command Prompt → escribe ping 192.168.1.11.
6. ¿Cuatro respuestas? 🎉 Enhorabuena: acabas de configurar y verificar tu primera red.
7. Repite el ping en modo Simulation y mira el sobre viajar PC0 → switch → PC1 y volver.
8. Guarda como M00-Lab0-primera-red.pkt en una carpeta labs/ que no vas a perder.

📝 ¿El primer ping falla y el segundo va?

Normal: el primer paquete se pierde a veces mientras los equipos resuelven "quién es quién" (se llama ARP y lo entenderás en el Módulo 2). Tu primera lección de troubleshooting: un fallo que se explica no es un fallo, es información.

Casos de uso reales

• Antes de tocar producción: los ingenieros maquetan cambios en un lab y luego los aplican en la red real. Mismo flujo que aprenderás aquí.
• Entrevistas técnicas: "explícame qué pasa cuando haces ping" es un clásico.
• Certificación: los lablets del examen son, literalmente, esto mismo.

Buenas prácticas profesionales 🔬

• Nombra todo: desde hoy, tus dispositivos se llaman SW1, PC-VENTAS-01… nunca "Switch0 (2)". En producción, un equipo sin nombre es un misterio a las 3 AM.
• Versiona tus labs: M04-Lab2-subnetting-v2.pkt. Poder volver atrás es de profesionales.
• Un lab por concepto: pequeño y enfocado enseña; monstruoso y total, abruma.

📝 🧠 Curiosidad

Packet Tracer 9 añadió routers industriales (rugged), un switch IE-3400 y protocolos de entornos OT (fábricas, plantas industriales). Las redes industriales son una salida profesional al alza — y tu simulador gratuito ya las incluye.

Relación con otros conceptos

• El modo Simulation será tu rayos-X para la encapsulación OSI (Módulo 1) y para ARP (Módulo 2).
• Los puertos que tardan en ponerse verdes → Spanning Tree (Módulo 5).

Resumen

Simulador = imita (Packet Tracer, tu herramienta diaria); emulador = IOS real (CML-Free). PT 9 se descarga gratis de netacad.com con cuenta de self-learner. Ya tienes tu primera red guardada y has visto un ping por dentro. A partir de aquí, cada lección 🧪 trae su .pkt descargable.

Fuentes oficiales

• Cisco Packet Tracer — descarga oficial y cursos gratuitos (NetAcad)
• Cisco Modeling Labs — documentación oficial
